実務向け！機械設計で使える板金曲げ加工基準（これだけ覚えれば即判断）

板金曲げ加工とは、プレスブレーキ（ベンダー）を使って平らな金属板を折り曲げ、L字・Z字・コ字などの立体形状をつくる加工です。そんな曲げ加工ですが、機械設計を始めたばかりのころ、私も何度やらかしたかわかりません。

「この形状、加工できないって言われた」
「板金部品の設計出戻りが多い」
「発注先の板金屋さんに図面を突き返された」

皆さんもこういった経験、心当たりありませんか？
この記事では「これだけ覚えれば即判断できる」というコンセプトで、機械設計エンジニアとして10年以上の経験を踏まえ、板金曲げ加工の設計基準をまとめました。
さらに、書籍で学びたい方のために、”設計者目線”で刺さった書籍もあわせて紹介します。

はじめに （本記事の目的・使い方）

板金曲げ加工で設計者が最もつまずくのが
「CADでは描けるのに加工できない形状になってしまう」
という問題です。
それが故に、製作不可、品質不良、無駄なコスト増といった問題に繋がってしまうのです。
本記事では、設計判断を即判断できるを目指し、次の設計ツールを準備しました。

• 板金曲げフローチャート
• 検図チェックリスト

これをブックマークすることで、実際の実務でその場で設計判断でき、板金設計の検図精度とスピードが大きく向上するはずです。ぜひ検図チェックリストを印刷して活用してください。

1. よく使う3材質の特性と曲げ性比較

板金曲げの機械設計でよく登場するのは、SPCC（冷間圧延鋼板）・SUS304（ステンレス鋼板）・A5052（アルミ合金板）の3種類です。それぞれ曲げやすさが異なるため、材質を変えるだけで設計基準値も変わります。
この3材質と特性の目安を以下に整理しておきます。

＜参考リンク＞
アスク：SPCC（冷間圧延鋼板）とは？
東洋ステンレス研磨工業：ステンレス鋼の曲げ・成形加工について
機械設計MAP：板金曲げ加工での最小曲げ半径一覧

 2. 設計で必ず押さえる！曲げ加工の「3大限界」

上手に設計するためには、曲げ加工の限界をまず押さえることです。
ここが板金の“設計判断”の8割です。

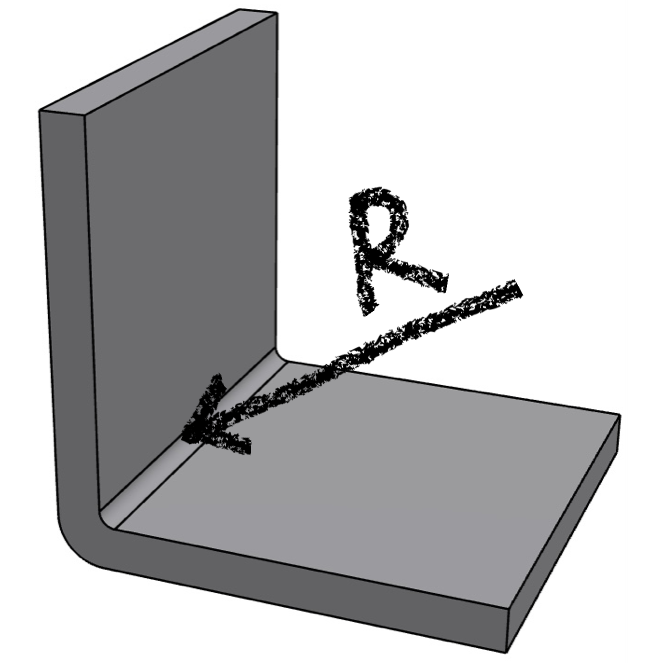

2-1. 最小曲げR（最小内側半径）

曲げ加工で最も重要な設計基準が、最小曲げ内側半径（最小R）です。これより小さいRで設計すると、曲げ部に割れが発生します。

＜参考リンク＞
Mituri Media：曲げRの計算方法【基礎知識】図面指示と板厚・強度
機械設計者メモ：板金の曲げR設計方法と指示の仕方・補足
AMADA：第13回 最小曲げ半径、スプリングバック

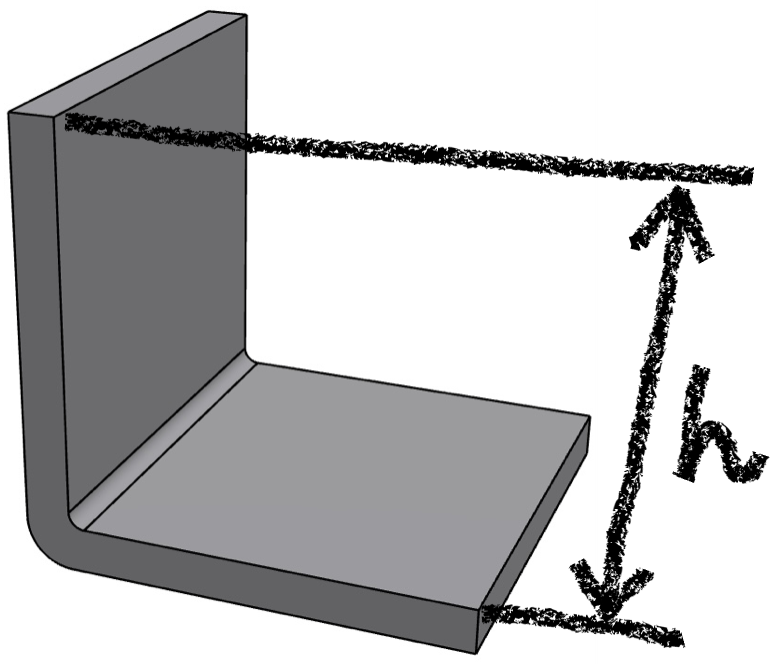

2-2. 最短フランジ長さ（最小曲げ長さ）

曲げを成立させるには、ダイ幅以上のフランジ（腕の部分）長さが必要です。フランジが短すぎると曲げが不安定になります。L字曲げ（いわゆる直角曲げ）で多い不具合は「立ち上がりが短い」です。

＜参考リンク＞
MISUMI：曲げフランジの最小高さ
CONIC：曲げ加工Ｑ＆Ａ①（金型の干渉対策）
AMADA：第14回 折り曲げ割れ、最小フランジ寸法

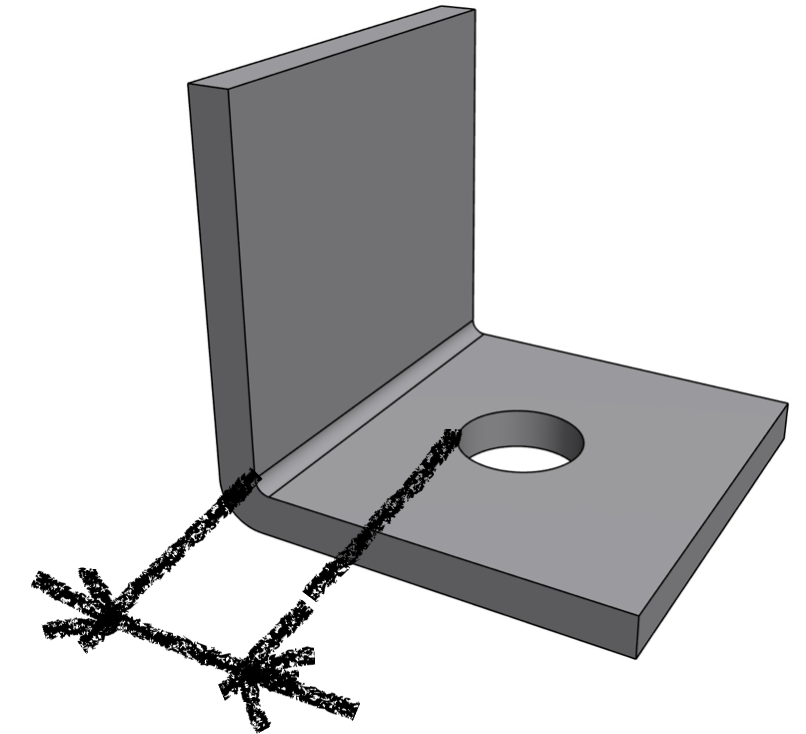

2-3. 穴・切り欠きから曲げ線までの最小距離

穴や切り欠きが曲げ線に近すぎると、曲げたときに穴が変形します。
加工限界として、穴と曲げの距離（f）や、端面からの距離などの“目安表”が公開されています。

距離が取れない場合は 逃げ穴（開口部）を入れます。
逃げを入れることで成立しやすくなる考え方が一般的です。

＜参考リンク＞
MISUMI：板金品（レーザー加工品）の加工仕様・加工限界
MISUMI：板金設計べからず集
MISUMI：設計者・加工業者が悩む、曲げ近くにある穴とその限界距離

3. 設計でよく使う曲げ形状の設計基準

曲げ加工の「3大限界」を押さえたら、次は曲げ形状（L字曲げ、深曲げ、Z曲げ）の設計基準を押さえます。

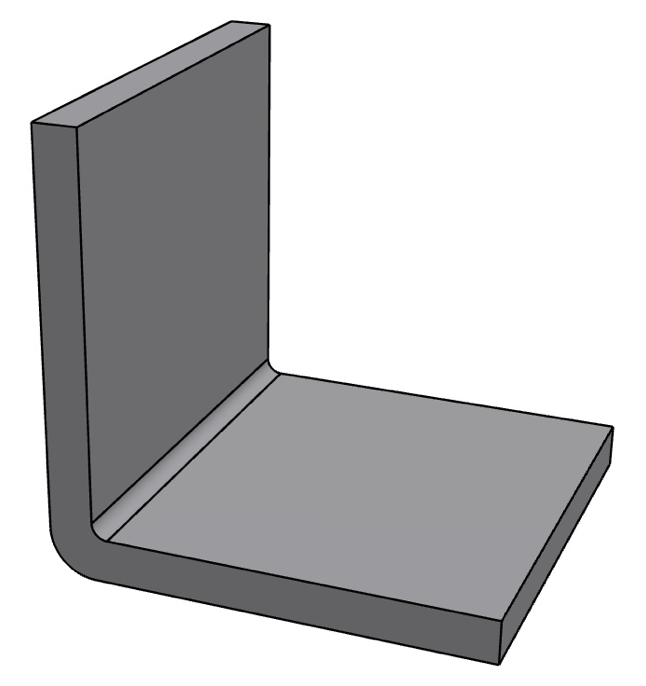

3-1. L字曲げ（最も基本的な曲げ）

L字曲げ（1曲げ）は最もシンプルで、設計で1番使う形状です。
L字曲げの設計は次の通りです。

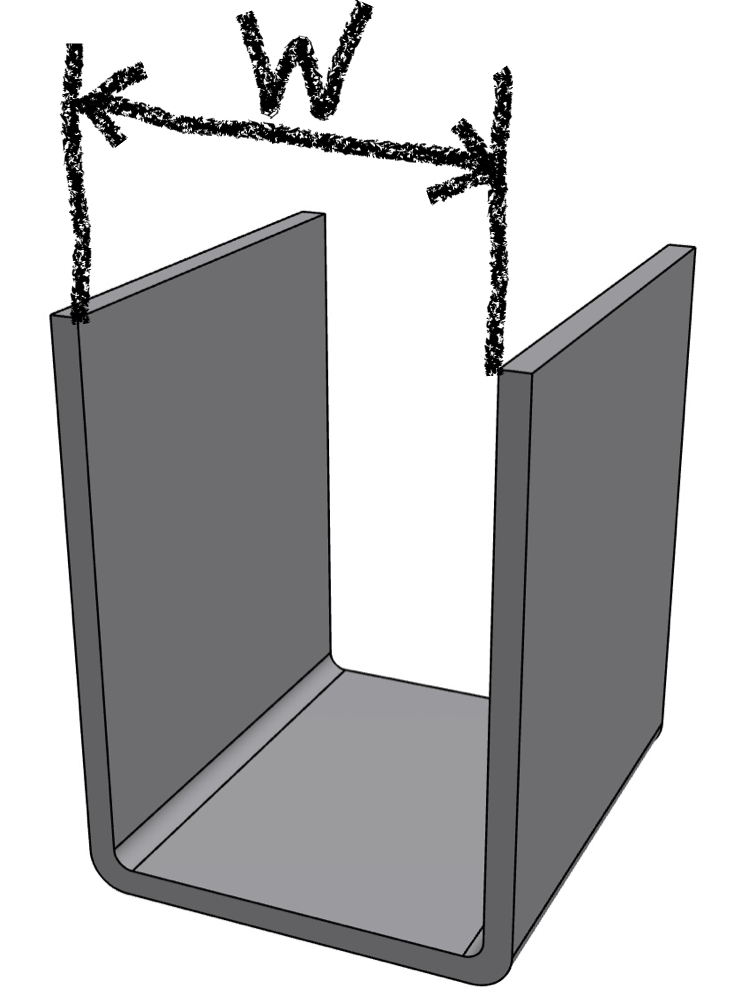

3-2. 深曲げ（U字・ハット型）

深曲げは、コ字形・箱形など深さのある曲げ形状で、金型の干渉が設計の最大の壁になります。
深曲げの設計基準は次の通りです。

＜参考リンク＞
MISUMI：meviy 曲げ加工（Z曲げ/干渉）
筐体設計・製造.com：深曲げはどこまで可能ですか？
共栄プレス：技術資料（コの字深曲げ）
AMADA:深曲げ用パンチホルダー

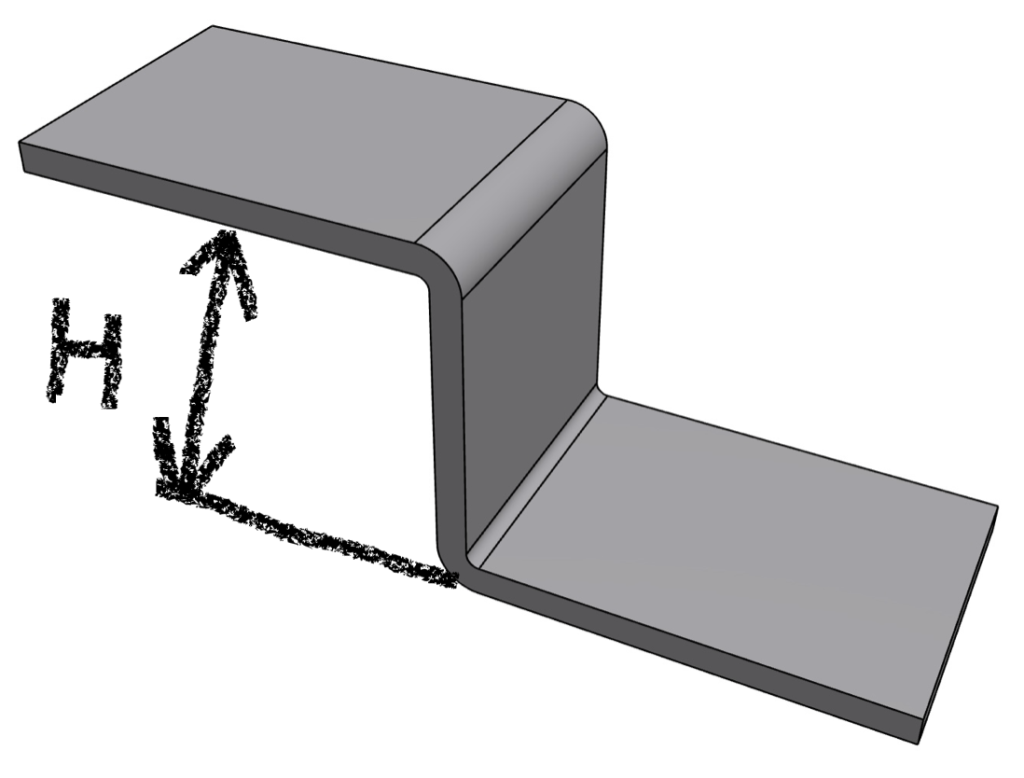

3-3. Z曲げ（オフセット曲げ）

Z曲げはS字状に2段曲げた形状で、段差を設けたい場合に使います。
2つの曲げが干渉しないよう、段差間の距離に設計制約が生まれます。
Z曲げの設計基準は次の通りです。

＜参考リンク＞
MISUMI：meviy 曲げ加工（Z曲げ/干渉）
精密板金ひらめき.com：Z曲げの限界値を考慮した上で設計を行う

4 実務で使える！即判断できる設計ツール

「理論はわかったけど、実務でどう判断するの？」という声をよく聞きます。
ご安心ください。
機械設計10年の私が実際に使っている即判断できる設計ツールをお伝えします。

4-1. 板金曲げフローチャート

設計した部品が本当に使えるかどうかの判断基準を、以下のフローチャートで判定すると、迷いが減ります。

4-2. 図面検図チェックリスト

チェックが多い＝手戻りが多い部品です。板金の検図は以下項目に絞って検図します。

•  曲げそのもの
  ⬜︎ 曲げR指示は内R基準か（外R指定は本当に必要か）
  ⬜︎ 最小曲げR（割れないR）の意図が明確か
  ⬜︎ L字曲げの最小フランジを満たすか
  ⬜︎ 深曲げの干渉リスクを潰せているか
  ⬜︎ Z曲げ寸法が限界に入るか
• 穴・切欠き・逃げ
  ⬜︎ 穴が曲げに近すぎないか（変形しない距離）
  ⬜︎ 近いなら逃げ穴/開口部で逃がしているか
  ⬜︎ 切欠き端面で割れやすい形になっていないか（丸穴/スリット対策）
  ⬜︎ 曲げ横の逃がし溝が必要な形状になっていないか
• 寸法・公差・検査
  ⬜︎ 寸法基準（外外/内内）が混在していないか（検査性）
  ⬜︎ 曲げ角度公差/曲げキズ位置など、加工仕様の前提が過剰でないか
  ⬜︎ 展開の前提（伸び補正）が社内/取引先の運用と合っているか
• 材料・方向・強度
  ⬜︎ 圧延方向（ロール目）と曲げ方向が割れリスクになっていないか
  ⬜︎ 板厚×長さで耐圧や加工負荷が厳しくないか
  ⬜︎ 強度目的のフランジ/リブなら意図が伝わる注記があるか

5 もっと学びたい方へ｜”設計者目線”で刺さった書籍

今回の記事で「もっと体系的に学びたい」と思った方に、私が実際に手元に置いている参考書を紹介します。

正直、Web記事だけだと最後に壁が来ます。
結局は 体系化された図解＋事例＋現場の判断基準が一冊にまとまっている方が早いです。
良書を1冊手元に置いておくだけで、設計判断のスピードが格段に上がります。

そこで、私が“設計者目線”で刺さった書籍を2つ挙げます（まずは試し読み推奨）。

書籍1 ついてきなぁ！加工知識と設計見積り力で「即戦力」

板金の曲げ設計は、つくれる形か／つくれない形かの見極めだけでなく、コストとリードタイムにどう響くかを、その場で読める人が“即戦力”となります。
この本は、加工の勘所 × 見積り勘所がまとまっているので“瞬発力ある設計判断”が可能になります。
「加工のYes/No」＋「お金と時間のYes/No」が、これ1冊で同時に使え、設計判断が速くなるはずです。

書籍2 めっちゃ、メカメカ！ 基本要素形状の設計

板金に限らず、「基本要素形状」の正しい作り方が一本芯で入ると、検図が別物になります。
この本は、要素形状の良／悪が図解で確認できるので、検図判断が瞬時にできるようになります。
“基本形状の正しさ”に迷ったら、この本を開けば設計判断が秒で解決できるはずです。

最後に

ここまで、機械設計でよく使う板金加工法としてまとめました。
本記事によって機械設計の参考として活用して頂けたら幸いです。
ここまでご覧いただきありがとうございました。
